如何一眼看出電線電纜是幾平方

文章出處：www.jrdlzxa.cn 作者：BCC玖泰時間：2024-05-10 10:10:03 瀏覽量：返回上一頁

如何計算電線電纜的平方（截面積）

電線電纜的平方指的是電線電纜導體的截面積，單位為平方毫米（㎜²）。

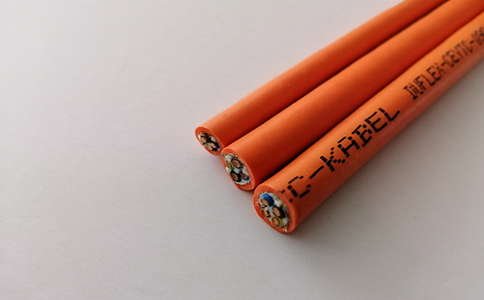

若想一眼看出電線電纜是幾平方，則需要通過被標注在電纜的外護套上的電纜規格。

電線電纜的規格，如4*10，表示4芯電纜，單芯截面積為10平方毫米，需要注意10代表的是電纜單芯截面積而不是外徑。

不看標簽不靠測量，全憑經驗，一眼就能看出的，只有專業人士和經常布線的電工師傅能夠做到了。

用卡尺測量銅的直徑是ZUI準確的方法，直徑的單位為毫米，截面積的單位為平方毫米。

一、單股線判斷方法：

1、剝去絕緣層，用游標卡尺測量測量金屬線直徑（用D表示）。

2、計算金屬線橫截面，公式為：S=3.14*（D/2）*（D/2），即圓的面積公式。

3、根據計算結果判斷電線規格，常用電線規格有0.75/1.0/1.5/2.5/4/6/10/16/25/35，單位為平方毫米。

二、多股線判斷方法：

多股線需要按照單股線判斷方法計算出單股的橫截面積，然后乘以總股數（用N表示）即可。

電線電纜的導體為單股絞合結構，其截面積公式為S=3.14*（D/2）*（D/2）。

電線電纜的導體為多股絞合結構，其截面積公式為S=N*3.14*（D/2）*（D/2）。

拖鏈電纜的導體采用多股絞合結構，因此，拖鏈電纜的截面積公式為S=N*3.14*（D/2）*（D/2）。

Q
拖鏈電纜和普通電纜的區別？

A
拖鏈電纜和普通電纜的主要區別在于拖鏈電纜適用于移動使用及運動環境，而普通電纜則適用于固定敷設。
Q
為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

A
拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。
